銅浮選是銅資源開發(fā)中重要的選礦工藝。不同類型的銅礦石由于其礦石成分和物理性質(zhì)的差異，會有不同的浮選方法和技術(shù)選擇。通過合理調(diào)整破碎、磨礦、礦漿調(diào)整和浮選藥劑的選擇，可以有效提高銅礦物的回收率和精礦質(zhì)量。下面將為您介紹硫化銅和氧化銅浮選工藝方法、浮選流程以及浮選藥劑的選擇，幫助您更好的了解銅浮選。

1、銅礦石浮選工藝

硫化銅礦浮選：硫化銅礦浮選工藝的效率與礦石的粒度分布、礦物包埋粒度及礦物表面的物理化學性質(zhì)有很大關(guān)系。硫化銅礦粒度過細時，選礦比較困難，過細的礦石粒度會造成銅礦石的流失。因此，在處理硫化銅礦時，需要仔細控制破碎、磨礦工藝，以保證良好浮選狀態(tài)。在硫化銅礦浮選過程中，合適的捕收劑可以有效地吸附在硫化銅礦物表面，形成疏水膜，促進礦物與氣泡的結(jié)合，實現(xiàn)目標礦物與脈石礦物的分離。在實際生產(chǎn)中，使用黃藥捕收劑可以有效提高銅的回收率和精礦品位。

氧化銅礦浮選：氧化銅礦主要由孔雀石、藍銅礦、硅孔雀石等礦物組成，這些礦物成分相對復雜，因此氧化銅礦的浮選難度比硫化銅礦大。氧化銅礦浮選需要對礦漿和pH值的調(diào)節(jié)更為精細，以保證捕收劑和起泡劑能有效作用于礦物表面。礦漿pH值在9-10左右時，氧化銅礦浮選效果較好。但氧化銅礦浮選還需根據(jù)礦石成分和特性進行優(yōu)化，才能實現(xiàn)銅礦資源的有效回收。

2、銅礦石浮選流程

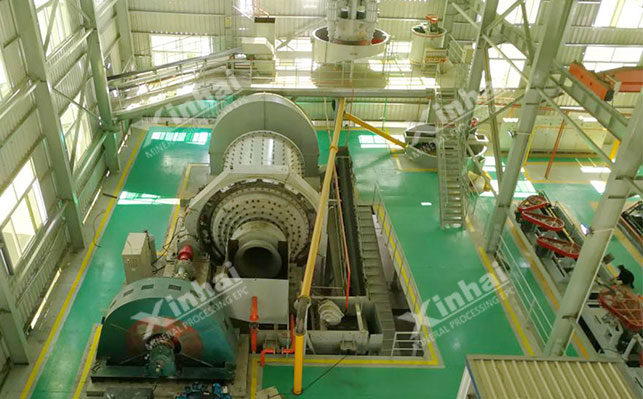

銅礦石的破碎和研磨：破碎和磨礦將直接影響后續(xù)銅浮選的效率和效果。破碎是將大塊銅礦石破碎成較小的顆粒，以便后續(xù)的磨礦作業(yè)，而磨礦是將破碎后的銅礦石磨成適合浮選的粒度。在處理硫化銅礦時，細磨可以增強礦物表面的活性，從而提高捕收劑的吸附效率。在實際生產(chǎn)中，磨礦和細磨的選擇需要綜合考慮銅礦石的性質(zhì)、浮選藥劑的類型和浮選設備的性能。

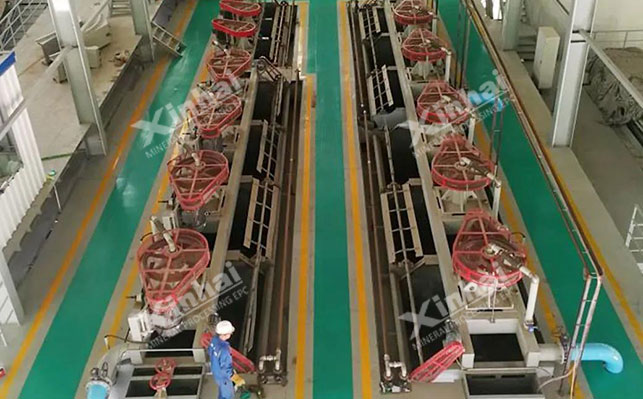

銅礦漿調(diào)整：在銅浮選過程中，礦漿調(diào)整直接影響浮選效率和最終銅精礦的質(zhì)量。礦漿調(diào)整主要包括礦漿濃度、溫度、pH值和浮選藥劑添加量等。礦漿濃度一般需要控制在一定的范圍內(nèi)，固含量一般為25%-40%，以保證礦物顆粒能充分與浮選藥劑接觸。由于溫度影響藥劑的溶解度和反應速率，所以溫度控制也至關(guān)重要，通常礦漿溫度需要控制在20-30攝氏度。礦漿pH值的調(diào)整需要根據(jù)礦石種類和所用藥劑的特性而定，硫化銅礦浮選礦漿pH值需調(diào)整為8-11。另外，在礦漿調(diào)整過程中，還需要考慮加入適量的分散劑或者絮凝劑，以改善礦漿的流動性和礦物顆粒的分散狀態(tài)。通過這些方面的調(diào)整，可以明顯提高銅礦浮選的選擇性和回收率，從而提高銅礦資源的利用效率。

3、銅礦浮選藥劑選擇

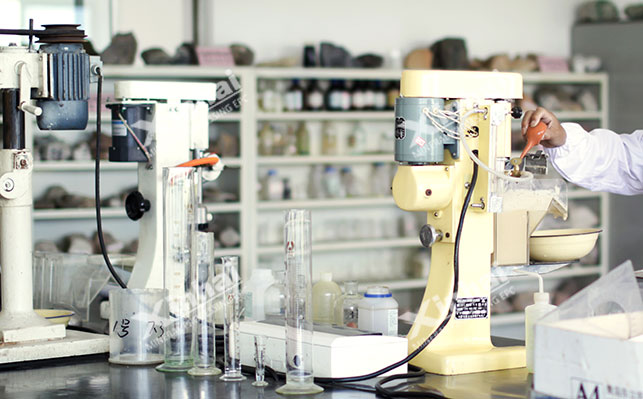

捕收劑：硫化銅礦浮選常用的捕收劑為黃藥類（丁基黃藥或異戊基黃藥），這類捕收劑能在硫化銅礦物表面形成疏水性表面，提高礦物的浮選效果。氧化銅礦浮選常用脂肪酸類捕收劑（油酸及其鹽類），這類捕收劑能在堿性條件下與氧化銅礦表面形成穩(wěn)定的鹽類，增強礦物的疏水性。實際生產(chǎn)中，捕收劑的種類及選用需根據(jù)銅礦性質(zhì)及浮選條件進行優(yōu)化。

起泡劑：選擇合適的起泡劑需要考慮銅礦石性質(zhì)、浮選藥劑體系、礦漿pH值、浮選設備類型等因素。對于硫化銅礦浮選，可選用松油、甲基異丁基甲醇（MIBC）等起泡劑。這些起泡劑能有效降低氣泡表面張力，增加氣泡攜帶量，從而提高銅精礦品位和回收率。實際生產(chǎn)中，起泡劑的用量需要精確控制，否則會對浮選效果產(chǎn)生不利影響。

綜上所述，銅礦浮選工藝流程因礦石種類不同而有所差異，科學的工藝流程設計和參數(shù)的控制是提高銅回收率和精礦品位的關(guān)鍵。隨著技術(shù)的不斷進步，銅浮選工藝將進一步優(yōu)化，不僅可以提高銅資源的利用效率，還可以減少對環(huán)境的影響。
