耐磨渣漿泵結構、葉輪結構圖

2016-03-14 來源:鑫海礦裝 (60721次瀏覽)

溫馨提示: 如果你想了解更多信息(如產品價格、參數、規格及處理能力等),請聯系鑫??头?。

渣漿泵在涉及到濕料輸送的行業中均有所應用,如礦山、冶金、造紙、洗煤等行業中均很廣泛,是各作業物料輸送、給料的主要設備,各類渣漿泵與輸送管道結合在一起就組成了物料輸送系統。

耐磨渣漿泵

那么渣漿泵具體長什么樣子呢?下邊用組結構圖給你展示渣漿泵的模樣,渣漿泵結構圖如下所示:

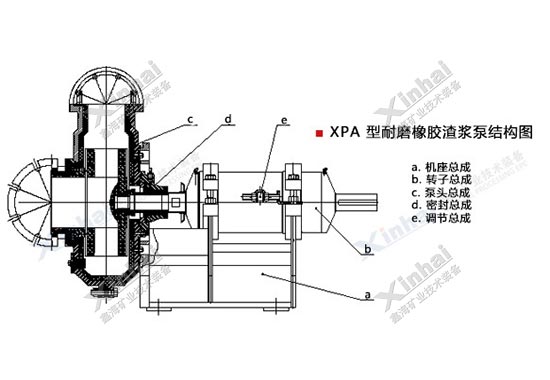

渣漿泵結構圖

上圖是XPA型耐磨渣漿泵結構圖,其主要組成部分有機座、轉子、泵頭、密封、調節器、葉輪、副葉輪、護套、托架體、軸承、減壓蓋等部分組成。

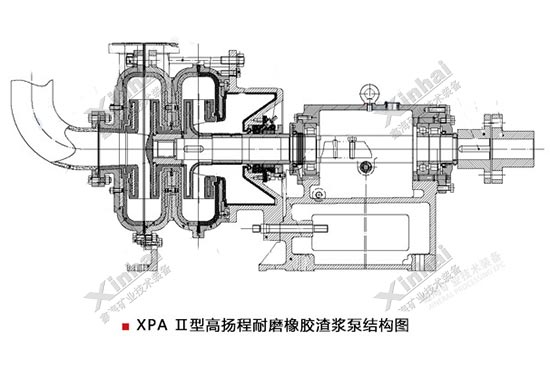

XPA2渣漿泵結構圖

上圖是XPAⅡ型渣漿泵結構圖,它是XPA的升級版,稱二級渣漿泵(或多級渣漿泵),從圖中我們可以看出它又兩個泵殼(可能更多),該款渣漿泵在XPA的基礎上,增加了一組泵殼,能有效增加泵的輸送力度和輸送揚程。

渣漿泵葉輪結構

渣漿泵葉輪是泵的核心,由電機帶動泵運動,使葉輪發生旋轉,來完成物料輸送,和給料等。

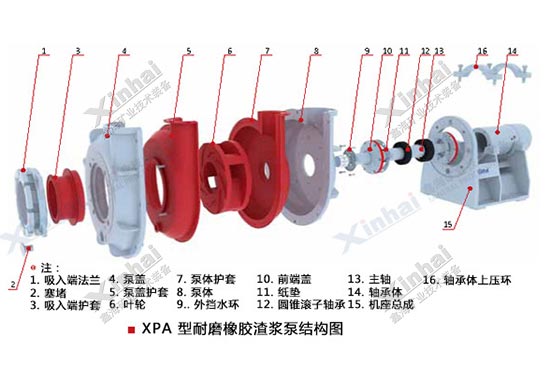

耐磨渣漿泵葉輪結構圖

由上圖可見渣漿泵的整體結構,標簽6為渣漿泵葉輪,在其左右的是渣漿泵內護套。渣漿泵按照葉輪數目來分類的話,可分為單級渣漿泵和多級渣漿泵,如上邊的XPA和XPAⅡ,不管從何種角度劃分,其依據的原理都是一樣的:在電機帶動下,葉輪高速旋轉引起周圍的礦漿一起旋轉,葉輪中心處的礦漿在離心的作用下向著葉輪邊緣運動進入蝸形泵殼內。礦漿在蝸形泵殼內由于流道的逐漸增大,其流速降低,靜壓能增大,最終礦漿以一定的壓強從渣漿泵的排礦口排出。同時葉輪中心處由于礦漿被甩出,其壓強和外界大氣壓相比為負壓狀體,外部的礦漿在大氣壓的作用下通過進料口進入泵內,就這樣,渣漿泵就完成了礦漿的輸送過程。

通過渣漿泵結構圖,一目了然,相信為您選購渣漿泵提供有力參考。
